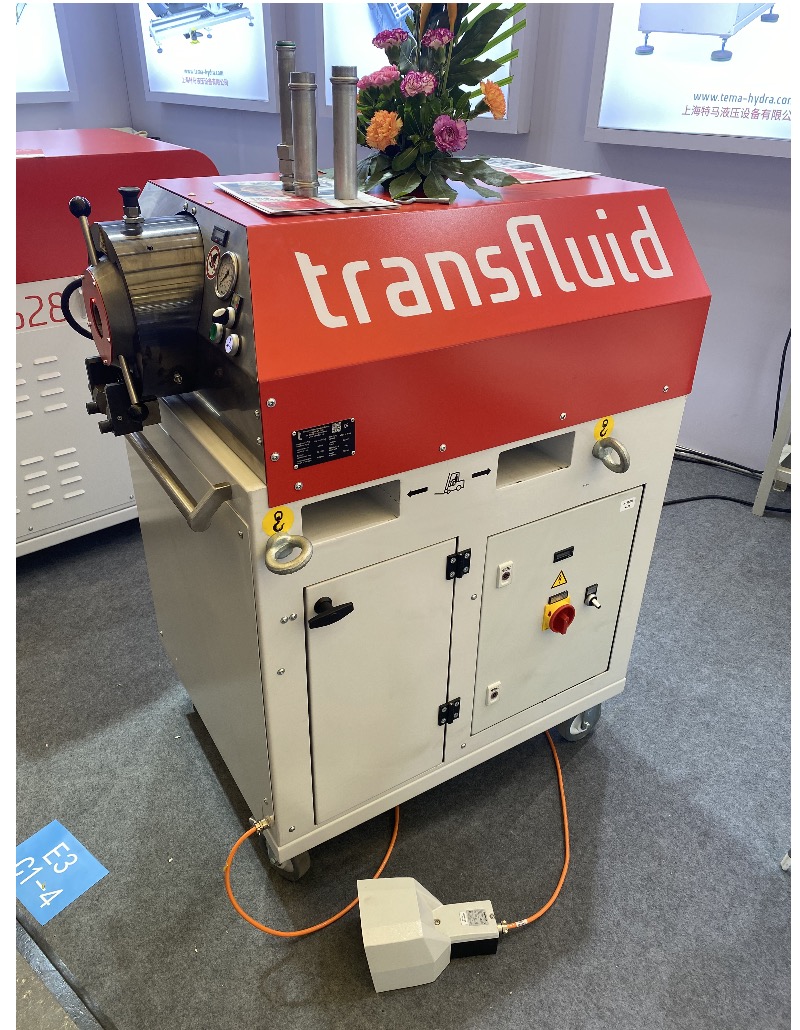

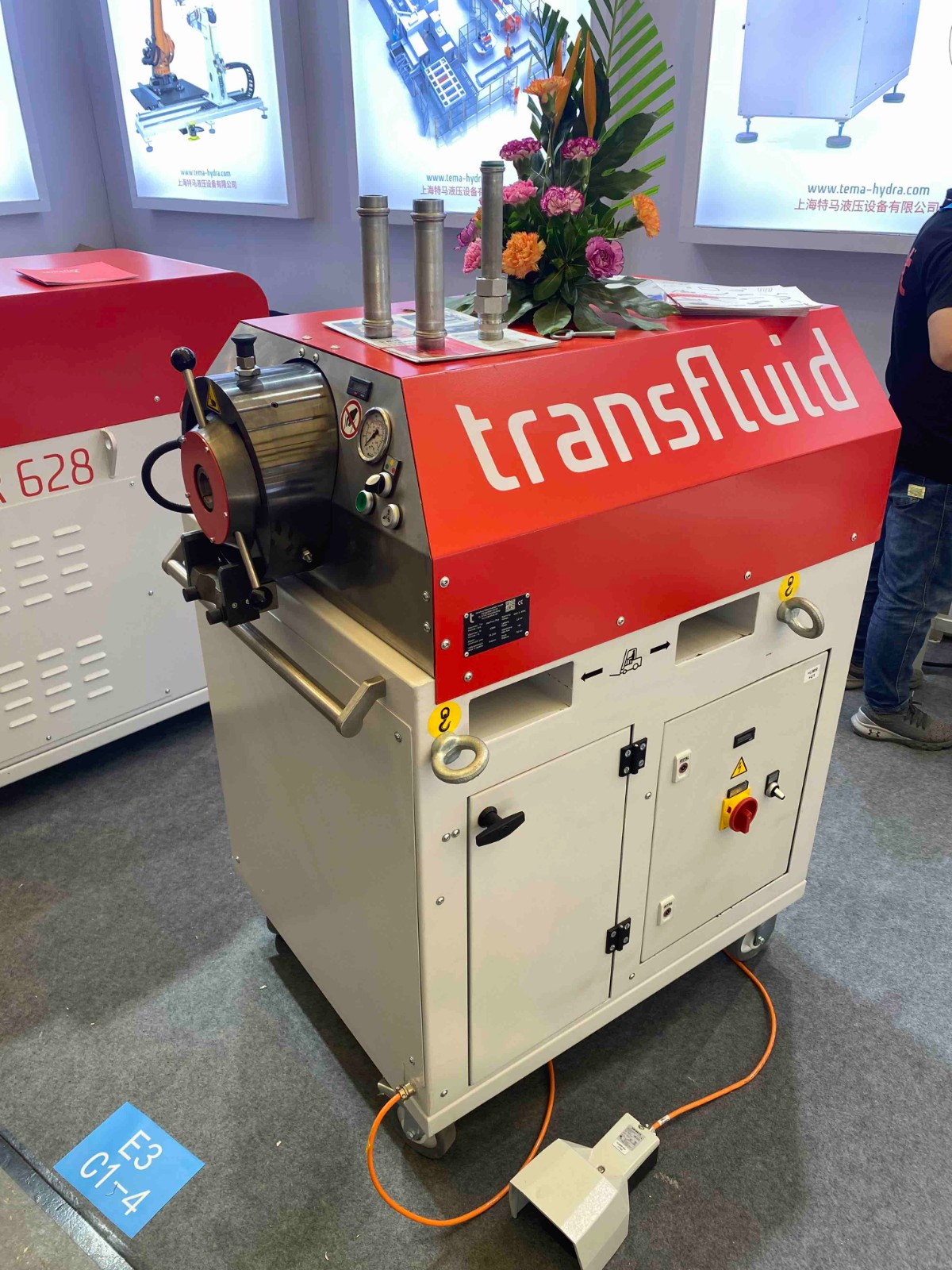

設備名稱：24度鋼管擠壓成型機
品牌：transfluid全斯福
設備型號： transfluid TF642-CN
貨期：上海常備現貨
一、 功能介紹
新款管端擠壓成型機，24度擠壓成型，非焊接零泄漏高壓密封，根據不同規格，適用于 Φ6mm~42mm范圍液壓管件的擠壓成型密封，250bar~800bar公稱壓力，密封性能穩定可靠，可重復拆裝，裝配簡單，適用管件材質不銹鋼管，普通鋼管，無需單獨的卡套，一體擠壓成型，廣泛應用于液壓管件，車輛流體管件的管端加工的連接要求。標準模具成型結構如下圖所示，可更換不同結構的模具加工的成型結構；含風冷裝置，適用大批量連續加工使用;

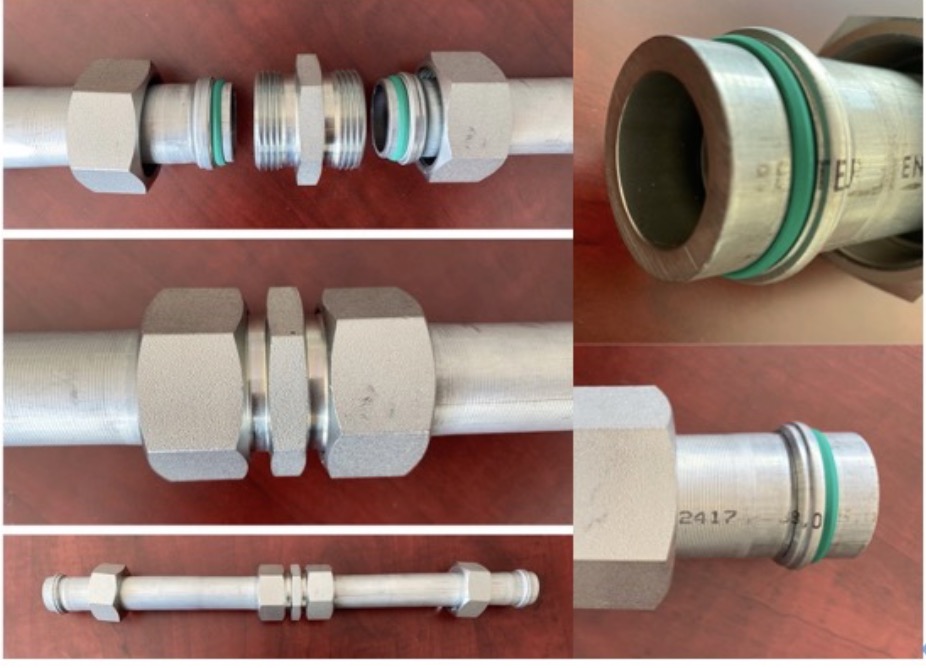

二、 連接方式
三、 主要技術參數：
適用最小管徑 | φ6mm |
適用管件材質 | 不銹鋼管，碳鋼管 |
適用最大管徑范圍 | 碳鋼管φ42mm x 4mm，φ38*6mm 不銹鋼管φ42*3mm，38*5mm |
可選模具規格 | φ6mm~42mm |
適用管接頭標準 | DIN 2353/ DINEN ISO 8434-1 （24°） |
適用螺母標準 | DIN 2353/DIN EN ISO 8434-1( 45°) |
可選標準密封圈材質 | FKM，NBR，H-NBR，EPDM |
冷卻方式 | 含強制風冷裝置，滿足連續不停機加工使用 |
設備最大工作壓力 | 700 bar |
啟動方式 | 電控腳踏板 或 按鈕啟動 |
單件節拍 | 6s~12s |
功率電壓 | 380 V - 50 Cyl. - 3 Ph. – 3KW |
標準機型長寬高 | 1065*803*1110mm |
凈重 | 350kg |
四、 配套模具規格：
模具外觀圖 | 可選規格范圍 |
管件夾具，通用于不銹鋼管，碳鋼管， 通用于不同壁厚管件，可選規格范圍：φ6mm~42mm | |
夾具成型頂錐模具 可選規格范圍：：φ6mm~42mm 不銹鋼管與碳鋼管適用不同頂錐模具，不同壁厚適用不同頂錐模具 |
